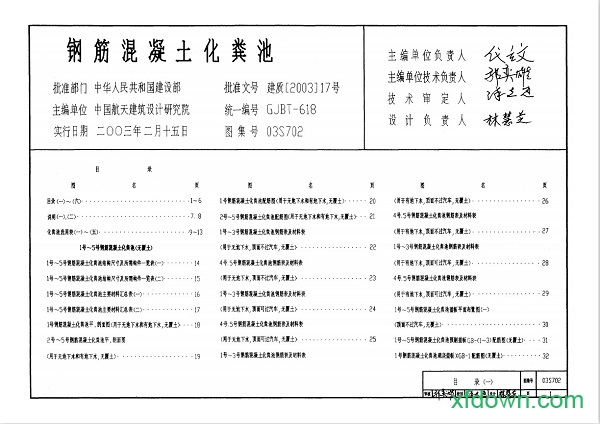

钢筋混凝土化粪池03s702图集

钢筋混凝土化粪池03S702图集，是专为工程建筑人员精心打造的标准图集，由享有盛誉的中国航天建筑设计研究院编纂，旨在提供详尽而实用的设计资料，帮助广大工程建筑人员高效、精准地进行化粪池的建设工作。此图集以国标版形式呈现，包含全面而精炼的内容，便于存储与查阅，其目录设计清晰明了，使用户能够轻松找到所需信息，节省大量查找时间。 图集中囊括了丰富的设计图纸，从1号至5号不同规格的钢筋混凝土化粪池结构尺寸及所需构件一览表，为设计师们提供了宝贵的参考依据，确保设计图纸与实际施工标准相符合。无论是新建工程还是旧房改造，此图集都能成为您的得力助手，助力您构建更加环保、安全的生活环境。欢迎下载4353软件园的钢筋混凝土化粪池03S702图集，开启您的设计之旅。

编制依据

根据建设部下达建质[2002]156号文关于印发ㄍ2002年国家建筑标准设计编制工作计划》的通知要求,对92S214(一)~(五)《钢筋混凝土化粪池》进行修编,增加沉井式钢筋混凝土化粪池(C1号~C4号)

适用范围

本图集适用于一般工业建筑和民用建筑生活污水的局部处理。

本图集如用于湿陷性黄土区,永久性冻土区,抗震设防烈度为九度的地重区或其他地质条件时,应根据有关规范的规定或专门研究处理。

基本介绍

化粪池图集适用于民用建筑和一般工业建筑生活污水的初步处理。包括化粪池的工艺图、结构尺寸表、所需构件表、材料表、盖板及井圈尺寸及其配筋等内容。有效容积：单池双格为20、4.0、6.0、9.0、12.0m3（沉井式有60、120m3）；单池三格为160、200、250、300、400、500、750、1000m3（沉井式有200、300m3）；双池三格为750m3、1000m3。池顶分有覆土和无覆土两种情况；池底上又分为有地下水和无地下水两种情况。

设计依据

2.1《建筑给水排水设计规范》GB50015

2.2《混凝土结构设计规范》GB50010-2002

2.3《给水排水工程构筑物结构设计规范》GB50069-2002

2.4《混凝土结构工程施工质量验收规范》GB50204-2002

2.5《给水排水构筑物施工及验收规范》GB50141-2002

2.6《建筑地基基础设计规范》GB50007-2002

2.7《给水排水工程钢筋混凝土水池结构设计规程》>CECS138:2002

2.8《给水排水工程钢筋混凝土沉井结构设计规程》CECS137:2002

2.9《公路桥涵设计通用规范》JTJ021-85
