ORCAD：电子设计的全能大师 ORCAD，这款由ORCAD公司于上世纪80年代末推出的专业级电子设计自动化（EDA）软件，自问世以来便以其卓越的功能和用户体验赢得了全球电子工程界的广泛赞誉。ORCAD不仅仅是一款电路设计工具，它是一个集成式解决方案，能够满足从电路图绘制、电路板设计、电路模拟仿真到逻辑编辑设计的全方位需求。 其简洁直观的操作界面，使得即使是非专业人士也能轻松上手，快速完成复杂的电路设计任务。ORCAD不仅功能强大，而且内置了丰富的元器件库，覆盖了几乎所有的电子元件，为设计师提供了无限的创意空间。此外，ORCAD与业界领先的EDA巨头CADENCE公司成功合并后，进一步巩固了其在电子设计领域的领导地位，成为了众多顶尖工程师不可或缺的得力助手。 对于希望提升自身电子设计能力的工程师而言，ORCAD无疑是最佳选择之一。无论你是初学者还是资深专家，都可以借助ORCAD的强大功能，实现电路设计的自由与高效。不论是个人项目还是企业研发，ORCAD都能提供全面而专业的支持。如果你正在寻找一款既实用又高效的电路设计软件，ORCAD绝对值得你深入探索和尝试。

产品特色

1、良好的兼容性，可以作为多种EDA工具的前端，比如支持pcb editor、allegro、pspice

2、真正的windows环境下的线路输入程序，支持在windows下直接复制，粘贴操作。

3、与Cadence其它系统程式配合现实交互应用。

4、提供多种pld设计无件与方式

5、利用Orcad整合的环境完成FPGA设计

6、层次式电路，同步产生、删除所对应的连接符号。

7、元器件symbol的建立简便

8、切割大型零件，分页摆放

9、专案压缩，专案管理与备份。

使用介绍

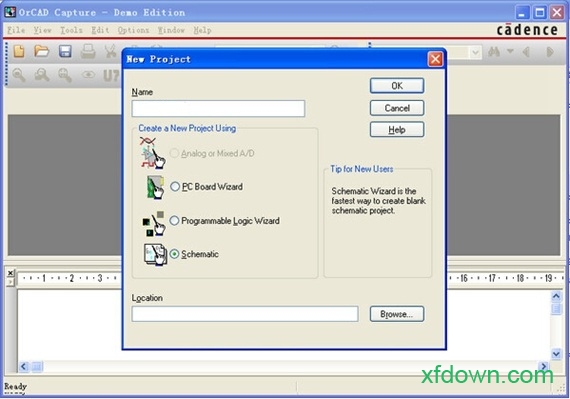

新建一个项目的方法：

使用File-New-project或者图标Capture16.3 Pspice仿真的使用，在所出现的对话框中，进行命名，并决定储存的位置。若需要新建文件夹，需点击Browse，激活需要在下面创建文件夹的目录，说的比较通俗一点，就是一定要去单击一下那个目录，然后选择Create Dir进行创建，不能直接修改路径，直接修改路径的话会提示文件夹不存在。上述完成后点击确定，注意需选择empty_all_libs.opj，若选择empty_opj的话，可能导致元件库不全。双击后缀为.dsn的文件，再次双SCHEMATIC1，之后双击PAGE1，打开绘制原理图的页面。

软件说明

1、本版本是直接从orcad中提起出来的，如果你的电脑已安装过orcad软件，可能会导致你下载orcad capture无法运行。

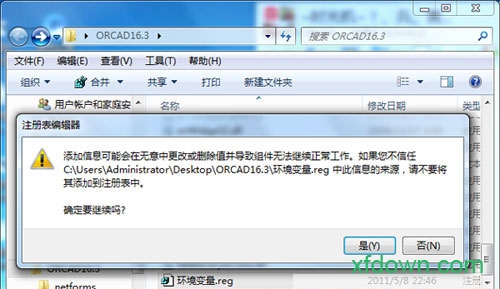

2、以前设置环境变量需要复杂的操作，现在只需要运行目录下的“环境变量.reg”就可以了。
