protel99se中文版

Protel 99 SE 是一款由全球领先的EDA（电子设计自动化）解决方案提供商Altium公司开发的经典软件，自1980年代末期推出以来，便以其卓越的功能和易用性深受电子设计领域的工程师与设计师的喜爱。作为一款专为电气工程领域设计而生的EDA设计工具，Protel 99 SE 能够满足从原理图设计到PCB布局的一系列复杂需求。 这款软件具备强大的原理图设计功能，包括多层电路板设计、精确的元件放置及连接、以及直观的仿真分析等，为电子产品的研发提供了坚实的基础。其简洁的操作界面和高效的性能，使得即使是初学者也能迅速上手。同时，丰富的库资源和灵活的定制选项，保证了设计的多样性和灵活性。 Protel 99 SE 在国内拥有广泛的用户基础，特别受到电子行业专业人士和高校师生的高度认可。无论是电子产品的设计、制造还是维护，这款软件都能提供强有力的支持。它的高效能与低内存占用特性，确保即使是在资源有限的环境中也能流畅运行。 对于希望提升电子设计能力或寻求更高效工作流程的专业人士来说，Protel 99 SE 是一个不可多得的选择。无论你是专业的电子工程师，还是希望自学电子设计的学生，Protel 99 SE 都能成为你不可或缺的工具。如果你对这款软件感兴趣，不妨访问4353软件园，下载并体验Protel 99 SE带来的便捷与高效吧！

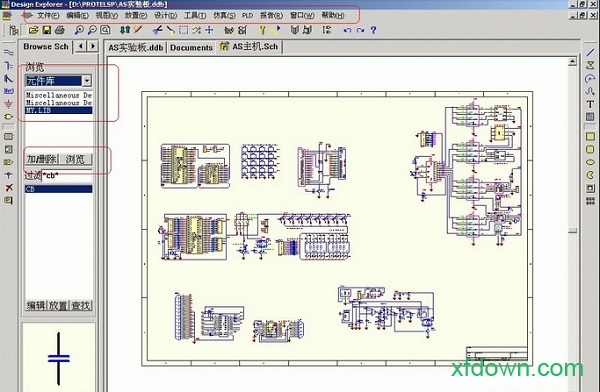

软件功能

1.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2.原理图连线设计

确定起始点和终止点，protel99se就会自动地在原理图上连线，从菜单上选择“place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3.检查原理图电性能可靠性

打开Lcd controller.ddb 设计数据库，点取Lcd controller 文件夹下的Lcdcontroller.prj原理图设计窗口，protel99se可以帮助我们进行电气规则检查。

4.同步设计

在protel99软件中使得原理图与pcB同步是容易的，protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和pcB之间转移设计信息。

5.建立材料清单

打开“4port Serial Interface.ddb”设计数据库，找到“4port Serial Interface”文件夹下面的“4port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“excel”风格的材料清单将被制成。

6.原理图仿真

protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SpIce模型。5800个仿真用元件分别在Sim.ddb数据库的28个库中。

在protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7.布线设计

protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(avoid obstacle)，推挤布线(push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8.信号完整性分析

protel99se包含一个高级的信号完整性仿真器，它能分析pcB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果pcB板任何一个设计要求(设计规则指定的)有问题，可以从pcB运行一个反射或串扰分析，以确切地查看其情况。

常见问题

一、protel99se中常见的eRc错误

1、Multiple net names on net:检测“同一网络命名多个网络名称”的错误

2、Unconnected net labels:“未实际连接的网络标号”的警告性检查

3、Unconnected power objects:“未实际连接的电源图件”的警告性检查

4、duplicate sheet mnmbets:检测“电路图编号重号”

解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

5、duplicate component designator:“元件编号重号”

6、bus label format errors:“总线标号格式错误”

7、Floating input pins:“输入引脚浮接”

8、Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”

9、create report file:“执行完测试后程序是否自动将测试结果存在报告文件中”

10、add error markers:是否会自动在错误位置放置错误符号

二、怎样将原理图中的所有元件编号重置

把有编号的元件重置为?

Tools——annotate——Reset designators——OK

重新编号，先变?再编号!

Tools——annotate——all parts——ok

若是层次原理图

在母图中点击Tools——annotate将Options标签下的current Sheet Only 项的小勾去掉。

然后再选择advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK

三、定义元件的默认属性U?

在左手边的页面显示顶部保存图标下面选择Browse SchLib

在中间的Group中点击description在弹出的component Text Fields

的对话框中选择designator，在default中填写U?即可Footorint为封装。

四、画元件封装时转换mm与mil单位

按键盘按键q

五、常用直径尺寸的密尔与毫米换算如下

1.0mil = 0.025mm===>1mm = 40mil

1.2mil = 0.030mm

1.25mil = 0.032mm

六、如何调整网格大小

画pcB库的时候，Tools / Library Options

画pcB板的时候，design / Options / Options

画原理图库时：Options / document Options。

画原理图时：design / Options

七、画封装时如何给封装设定参考坐标

点击edit->Set Reference,

pin1->以第一管脚为参考点坐标

center->以元件中心为参考点坐标

Location->由用户选择一个位置作为参考坐标

八、如何提取pcB中的元件封装

打开要提取封装的pcB文件然后在菜单栏上点击design(设计)，

下拉菜单中选Make Library(建库)就会将pcB里所有元件建成一个库

九、如何进行电气规则测试

在原理图上点击Tools-->eRc-->在Setup electrical Rule cheak对话框中setup选项打钩全选其他默认-->确认

软件安装

1、在本站下载protel99se软件后，使用360压缩软件解压，双击.exe文件进入软件安装界面，点击【next】继续安装。

2、需要您输入protel99se用户信息和产品的序列号：NG9a-JVdN-Z4SK-cTTp，输入完成后点击【next】。

3、选择protel99se安装位置，您可以点击【browse】在打开的窗口中，您可以自行选择软件安装位置，选择完成后点击【next】。

4、protel99se正在安装中，您需要耐心等待软件安装完成就可以了。

5、protel99se安装完成，点击【finish】退出软件安装。

注意事项

1、要安装protel99se汉化包必须事先安装好protel99se软件

2、protel99se汉化包的安装目录必须选择protel99se的软件安装目录，否则不能成功汉化。

3、汉化包安装完成后，运行protel99se，将系统字体修改为宋体小五号，之后关闭重新运行protel99se即可。
