05s502图集免费

【05S502图集PC版：您的工程建设宝典】 05S502图集PC版，一款专为建设工程行业设计的免费图集软件，汇聚了丰富的室外给水管道附属构筑物的专业知识。这款图集涵盖了砖砌圆形立式闸阀井、砖砌水表井以及钢筋混凝土矩形水表井等多种构筑物的设计与施工标准，全面覆盖了城镇、小区及工业区的室外给水管道工程需求。 不仅内容详尽，该图集还融入了抗震设防烈度8度及以下的最新规范要求，确保工程的安全性与可行性。无论是设计人员还是施工团队，都能从中获取实用的信息和灵感。此外，图集中还包含了数百万条建设工程行业专业人士的经验分享和心得交流，帮助您迅速掌握行业动态，提升工作效率。 对于寻求便捷高效解决方案的工程师们而言，05S502图集PC版无疑是您的理想之选。只需轻轻一点，即可轻松获取所需资料，无需额外购买昂贵的书籍或订阅服务。欢迎您访问4353软件园，立即下载并体验这款功能强大的图集软件，开启您的智慧工程之旅！ 此图集不仅适用于专业技术人员，更是广大建筑爱好者和学生学习参考的优质资源，期待为您提供更多便利与价值。

05s502图集pc版使用方法

1、当设计条件均满足工程要求时，可直接引用。

2、当阀门尺寸和附件配置不同时，选用人员需自行排尺寸；然后按P11中“6附属构筑物主要控制尺寸”选构筑物，并将结果表达在设计文件中。

3、当结构设计条件不满足工程要求时，请结构专业人员提供处理措施，并将结果表达在设计文件中。

4、施工单位按本图集和有关设计文件施工。

目录内容

目录索引1

目录（一）～（九）1

总说明（一）～（五）10

砖砌圆形立式闸阀井15

闸阀组合节点图15

地面操作砖砌圆形立式闸阀井16

预制盖板YB-Ⅰ-1～3配筋图17

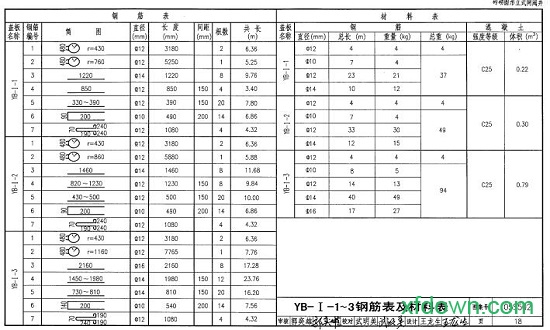

YB-Ⅰ-1～3钢筋表及材料表18

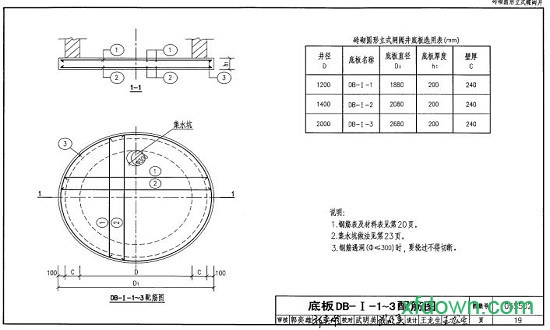

底板DB-Ⅰ-1～3配筋图19

DB-Ⅰ-1～3钢筋表及材料表20

地面操作砖砌圆形立式闸阀井主要材料汇总表21

管道穿砖砌井壁留洞图22

砖砌井踏步、集水坑、操作井筒井盖及支座和①号节点大样做法23

塑钢踏步TG1大样图24

砖砌井保温井口及木制保温盖板做法25

砖砌圆形立式蝶阀井26

地面操作砖砌圆形立式蝶阀井（DN100～DN600）26

地面操作砖砌圆形立式蝶阀井（DN700～DN1800）27

预制盖板YB-Ⅰ-4～6配筋图28

YB-Ⅰ-4～6钢筋表及材料表29

预制盖板YB-Ⅰ-7～9配筋图30

YB-Ⅰ-7～9钢筋表及材料表31

底板DB-Ⅰ-4～9配筋图32

DB-Ⅰ-4～9钢筋表及材料表33

地面操作砖砌圆形立式蝶阀井主要材料汇总表34

砖砌圆形卧式蝶阀井35

地面操作砖砌圆形卧式蝶阀井35

预制盖板YB-Ⅰ-10～13配筋图36

YB-Ⅰ-10、11钢筋表及材料表37

YB-Ⅰ-12、13钢筋表及材料表38

底板DB-Ⅰ-10～13配筋图39

DB-Ⅰ-10～13钢筋表及材料表40

地面操作砖砌圆形卧式蝶阀井主要材料汇总表

……
